Regula 4305DMH Szakértői készülék



Fényforrások*
Fehér	Felső
	2 surló
	23 surlófény hologramokhoz
	Külső surló
	Koaxiláis
	Alsó megvilágítás, változtatható intenzitással
UV (nm)	Felső	254
		313
		365
		400
	Alsó (külső)	365
IR (nm)	Felső	700
		870
		950
	2 surló	870
	Alsó, változtatható intenzitással	870
Nagy intenzitású közvetlen (nm)	királykék	450
	kék	470
	cián	505
	zöld	530
	borostyán	590



*Minden fényforrás LED, kivéve az UV 313 mm és az UV 254 mm



Specifikációk
Videó kamera	Képjel típusa és felbontása		4 Mpixel, CMOS, USB (YUV)
	nagyítás	optikai	20x
		digitális	2x
		képernyőn	100x*
	maximum látómező		202 x 113 mm
Képkimenet paraméterei	Maximális felbontás (pixel)		1920 x 1080 (FullHD)
	Képkocka szám maximális felbontáson		25 fps
Csatlakozás			USB 3.0



*Minden nagyítás megközelítőleges, és 24” monitoron alapszik



Kameraszűrők

• Sáváteresztő rögzített: 420 – 1100 nm
• Automatikusan telepített, határértékkel:
  • IR aluláteresztő: 700 nm
  • IR felüláteresztő: 600, 650, 700 nm



RFID olvasó

• szabványok: ISO 14443, A és B típusú RFID címkék
• PC/SC protokoll támogatása
• Adatátviteli ráta: 106, 212, 424, 848 KBaud
• RFID címke olvasása, független attól, hogy hol helyezkedik el az okmányon
• Összeütközés-védelem: RFID címke olvasása az MRZ függvényében



Maximális okmányméret: 210 x 300 mm (A4)

Operációs rendszer: Microsoft Windows XP (SP3), Windows Vista, Windows 7, Windows 8, Windows 10

ICAO MRZ olvasás ID-1, ID-2 és ID-3 okmányokból

1D és 2D vonalkódok olvasása

QR kódok olvasása

Rejtett képek (IPI) olvasása

Méretek (hossz, szélesség, magasság): 380 x 260 x 420 mm

Súly: 10,5 kg

Áramellátás: 12 +/ 2 V

Fogyasztás: 60 W



Opcionálisan: beépített 12 V áramforrás (????????????)

Rendszerkövetelmények:

Minimum:

• Windows 7 (Service pack 1) operációs rendszer
• Inel Core i5 3.0 GHz processzor
• 4 GB RAM
• 1 GB szabad lemezterület
• 1600×1200 felbontás
• USB 3.0 csatlakozó

Ajánlott:

• Windows 7 (Service pack 1) operációs rendszer
• Inel Core i7 3.4 GHz processzor
• 16 GB RAM
• 1 GB szabad lemezterület
• 1920×1200 vagy magasabb felbontás
• USB 3.0 csatlakozó



1. Spektrális lumineszcens nagyító Regula 4147



Fényforrások:

• Felső fehér
• 2 nagyintenzitású IR 980 nm, egy pont és egy szórt

Látómező: 11,1 x 8,1 mm

Érzékelő:

• Típus: CMOS
• 3,1 Megapixel
• 4700 ppi
• 2048 x 1536
• dinamikus tartomány: 61 dB

Kameraszűrők: IR felüláteresztő határértékkel: 660 nm

Csatlakozás: USB 2.0

Méret (hosszúság, szélesség, magasság): 94 c 62 x 52 mm

Súly: 0,2 kg

Áramellátás: 5V (USB)

Fogyasztás: 12,5 W (max)



2. Regula 4168 Hővizsgáló



Funkcionalitás

• Bankjegyek és utazási okmányok termokróm tartalmazó képeinek, elemeinek vizsgálata különböző hőmérsékleteken
• Feel-ID összetett biztonsági jegyek vizsgálata. A Feel-ID egy Giesecke&Devrient által fejlesztett biztonsági jegy ami termokróm és optikailag változó hatáson alapul



Hőmérséklet tartomány: +30 – +80 °C, 1°C lépésekkel

Melegített terület mérete: 78 x 48 mm

Méretek (hosszúság, szélesség, magasság): 170 x 78 x 16 mm

Súly: 0,25 kg

Áramellátás: 5 V (A szakértői készülék USB csatlakozása)

Fogyasztás: 15 W (max)



3. Regula 4197 Mágneses megjelenítő



Funkcionalitás

• Bankjegyek és utazási okmányok mágneses biztonsági jegyeinek vizsgálata valós idejű videóképen keresztül
• Mágnesesen kemény és lágy anyagok megjelenítése
• Mágnesesen kemény anyagok roncsolás-mentes vizsgálata
• Látens mágneses vonalak és kódok olvasása
• Sérült okmányok vizsgálata, Mágneses tintával nyomott homályos, vagy áthúzott szövegek olvasása
• Lehetőség mágneses tinta intenzitásának mérésére Teslában



Látómező: 14 x18 mm

Az optikai bemenet térbeli felbontása:

• 1024 x 1280 képméret – 14 mkm
• 512 x 640 képméret – 28 mkm



Csatlakozás: USB

Támogatott operációs rendszer: Microsoft Windows XP (SP3), Windows Vista, Windows 7, Windows 8

Méretek: (hosszúság, szélesség, magasság): 59 x 113 x 50 mm

Súly: 0,49 kg

Áramellátás: 5 V (USB)

Fogyasztás: 2,5 W (max)





1. Spektrális lumineszcens nagyító Regula 4147



Fényforrások:

• Felső fehér
• 2 nagyintenzitású IR 980 nm, egy pont és egy szórt

Látómező: 11,1 x 8,1 mm

Érzékelő:

• Típus: CMOS
• 3,1 Megapixel
• 4700 ppi
• 2048 x 1536
• dinamikus tartomány: 61 dB

Kameraszűrők: IR felüláteresztő határértékkel: 660 nm

Csatlakozás: USB 2.0

Méret (hosszúság, szélesség, magasság): 94 c 62 x 52 mm

Súly: 0,2 kg

Áramellátás: 5V (USB)

Fogyasztás: 12,5 W (max)



2. Regula 4168 Hővizsgáló



Funkcionalitás

• Bankjegyek és utazási okmányok termokróm tartalmazó képeinek, elemeinek vizsgálata különböző hőmérsékleteken
• Feel-ID összetett biztonsági jegyek vizsgálata. A Feel-ID egy Giesecke&Devrient által fejlesztett biztonsági jegy ami termokróm és optikailag változó hatáson alapul



Hőmérséklet tartomány: +30 – +80 °C, 1°C lépésekkel

Melegített terület mérete: 78 x 48 mm

Méretek (hosszúság, szélesség, magasság): 170 x 78 x 16 mm

Súly: 0,25 kg

Áramellátás: 5 V (A szakértői készülék USB csatlakozása)

Fogyasztás: 15 W (max)



3. Regula 4197 Mágneses megjelenítő



Funkcionalitás

• Bankjegyek és utazási okmányok mágneses biztonsági jegyeinek vizsgálata valós idejű videóképen keresztül
• Mágnesesen kemény és lágy anyagok megjelenítése
• Mágnesesen kemény anyagok roncsolás-mentes vizsgálata
• Látens mágneses vonalak és kódok olvasása
• Sérült okmányok vizsgálata, Mágneses tintával nyomott homályos, vagy áthúzott szövegek olvasása
• Lehetőség mágneses tinta intenzitásának mérésére Teslában



Látómező: 14 x18 mm

Az optikai bemenet térbeli felbontása:

• 1024 x 1280 képméret – 14 mkm
• 512 x 640 képméret – 28 mkm



Csatlakozás: USB

Támogatott operációs rendszer: Microsoft Windows XP (SP3), Windows Vista, Windows 7, Windows 8

Méretek: (hosszúság, szélesség, magasság): 59 x 113 x 50 mm

Súly: 0,49 kg

Áramellátás: 5 V (USB)

Fogyasztás: 2,5 W (max)

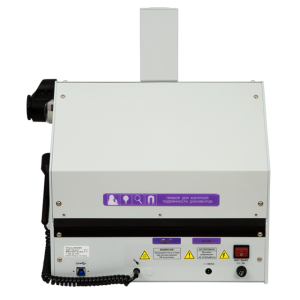

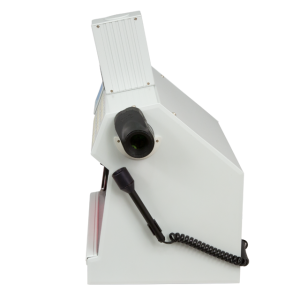

A készülék egy egység alumínium házban. Rendelkezik beépített RFID olvasóval. Az eszköznek tágas munkaterülete van a tárgyasztal felett, és bilincsek a vizsgált okmány rögzítéséhez, valamint egy speciális pajzs, ami az UV sugárzás káros hatásaival szemben véd.

Az eszközt az előlapi panellel lehet vezérelni, és/vagy a Regula Forensic Studio szoftver segítségével. A vezérlőgombok felelősek a különböző megvilágítási módok közötti váltásért, és a kameraparaméterek beállításaiért a különböző vizsgálati módokban. Utóbbiak az LCD kijelzőn kerülnek megjelenítésre.



A Regula 4305DMH rendelkezik egy lámpával, és egy módosított 10x 2 fényforrásos Regula 1003M nagyítóval. Az eszköz előlapján található egy csatlakozás alsó UV megvilágításhoz, valamint három szabad USB 2.0 port további külső eszközök hazsnálatához, mint a Regula 4147 spektrális lumineszcens nagyító anti-Stokes vizsgálathoz, Regula 4168 Hővizsgáló vagy Regula 4197 magneto-optikai megjelenítő.



Funkcionalitás

Képek készítése és feldolgozása

RFID címkék olvasása

Okmányvizsgálat különböző szinteken

Az okmányalap védelme

• papír áttetszősége, vízjelek, biztonsági rostok, plancsetták, biztonsági szálak, fólianyomás, pólusos jelzés, mindenféle ablakok, áttetsző eltűnő bevonat, árnyékképek, stb.

Nyomtatási módszerek

• mélynyomás: szövegek, guilloche képek, rozetták és matricák, mikroírás, látens képek és moaré minták, jelek látássérülteknek, vakírás, színváltó tinta, ideértve látens és dombornyomott OVI képeket, stb.
• magasnyomás: szériaszámok, szövegek, vonalkódok, stb.
• ofszet (ideértve Orlov és szivárvány) nyomás: szövegek, mikroírás, moaré minták, háttér és másolásvédelmi minták, stb.
• szitanyomtatás: vizuálisan változó hatásokkal rendelkező biztonsági jegyek, stb.
• Illeszkedő képek
• Perforációk

Fizikai-kémiai védelem

• anti-Stokes lumineszcencia
• UV lumineszcencia különböző hullámhosszokon
• IR lumineszcencia



Komplex biztonsági elemek

• Holografikus képek, OVD
• Retroreflektív védelem
• IR metametrikus tintával készült biztonsági jegyek
• Biztonsági lamináltak speciális polimer bevonata
• Lézergravírozás



Továbbá vizsgálható

• Okmányok részei, részletei a visszaverődő IR fény elnyelődésének mértékében
• Okmánymódosítások, mint törlés, metszés, stb.
• Aláírás hamisítás nyomai
• Idegen vonalak (eredetileg nem az okmányhoz tartozó), amik IR áttetsző tintával készültek
• Elmosódott, áthúzott bejegyzések, szövegek és képek
• Okmányok mechanikai sérülései, mint vágások, szakadások, gyűrődése, stb.

Opcionálisan (Regula 4197)

• Mágneses tulajdonságokkal rendelkező biztonsági jegyek vizsgálata, ideértve az elmosódott és áthúzott szövegeket.

Felhasználás

• Határellenőrzés és bevándorlási hivatal
• Vámhatóság
• Bűnüldöző szervek
• Törvényszéki laborok
• Pénzügyi intézetek
• Egyéb intézetek, intézmények, melyek okmányok vizsgálatára jogosultak

Csomag tartalma

• Lámpa
• Regula 1003M nagyító
• Regula Forensic Studio szoftver videokép megjelenítésére, az eszköz irányítására, valamint képek feldolgozására és tárolására
• UV alsó világítás
• Bilincsek az okmányok rögzítéséhez
• Opcionálisan
  • Számítógép
  • Hordtok az eszközhöz
